Tiefbau & Bewehrungstechnik

Vom Keller bis zur Decke

Tiefbau

Das Sortiment der Kompetenzgruppe Tiefbau ist in Breite und Tiefe speziell auf die Anforderungen der Bauindustrie und des Bauhandwerks zugeschnitten.

Bewehrungstechnik und Montagetechnik

Das Sortiment der Kompetenzgruppe Bewehrungstechnik und Montagetechnik erfüllt alle Anforderungen der Bauindustrie, des Bauhandwerks, der Metallindustrie und des Metallhandwerks.

Als Halfen-Stützpunkthändler repräsentieren wir das komplette Angebot an Halfen Bewehrungsschienen und Montageschienen.

Auszug aus unserem Sortiment:

Tiefbau:

Unter dem Oberbegriff Perimeterdämmung sind alle Arten von „erdberührter“ Dämmung zusammengefasst. Neben EPS Dämmplatten (Fabrikat: Brohlbung und RYGOL) umfasst das Sortiment auch XPS Dämmplatten der Firmen URSA und SUPERGLASS. EPS-Platten können sogar als geschosshohe Dämmplatten geliefert werden, um dem Kunden ein noch schnelleres und effizienteres Arbeiten zu ermöglichen. Als Alternative zur herkömmlichen Dämmung mit EPS oder XPS-Material bieten wir Ihnen die Möglichkeit Glasschaumschotter (Fabrikat: MISAPOR) über uns zu beziehen. Diese Methode ist nicht nur zeit- und kostensparend, sondern durch den Einsatz von Altglas auch noch nachhaltig. Das Material kann entweder direkt von unserem Lager in BigBags mit Ausfüllrüssel oder als lose Schüttung (Direktlieferungen vom Glasschaumschotterwerk) geliefert werden. Haustrennwand- und Trittschalldämmplatten komplementieren das Sortiment an Dämmstoffen.


Um dem Bauunternehmer eine Kosten-, Arbeitskraft- und Zeit sparende Alternative zur herkömmlichen Abschalung zu ermöglichen, haben wir ein umfassendes Lagerangebot an Ringbalken-/ Sturzschalungen und Deckenrandschalungen des Herstellers REKORD Holzmann im Lieferprogramm. Komplementiert wird das Sortiment durch U-Schalungen, Fundamentschalungen und Bodenplattenschalungen.

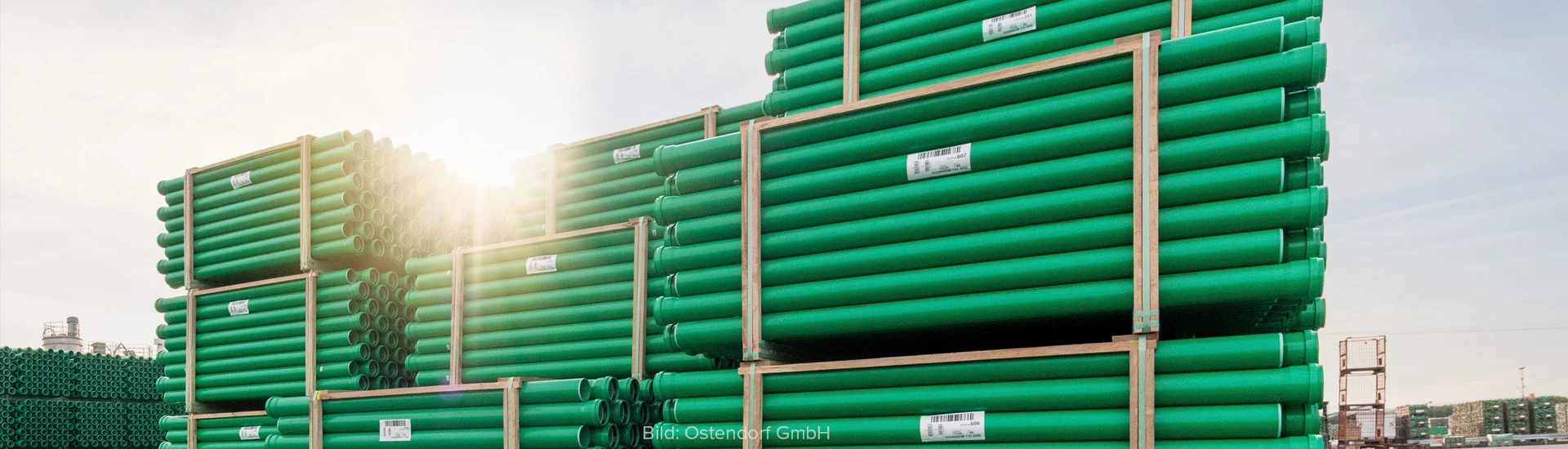

Neben den üblichen PVC KG SN4 Rohren bis zu einem Durchmesser von DN500, führen wir auch einen ständigen Lagerbestand an PP KG2000 (grün) bis zu einem Durchmesser von DN400. Um unseren Kunden das komplette Kunststoffrohrangebot zu bieten, sind wir Stützpunkthändler der Firma REHAU. Somit können wir neben Schwerlastkanalrohren (PP-Rohre mit Ringsteifigkeiten von SN8 – SN16) auch alle Arten von Kunststoffschächten, Anbohrstutzen und Fernwärmeleitungen liefern. Werden noch höhere Ringsteifigkeiten benötigt, bieten wir unseren Kunden auch gerne GFK-Rohre (Glasfaserverstärkte Kunststoffrohre) an. Um Rohre schnell und kostengünstig zu verbinden, haben wir seit 2016 die VPC Rohrkupplungen (bis zu einem Spannbereich von 690mm) der Firma Funke am Lager.





Neben den üblichen gelben PVC Drainagerohren (DIN 1187) zur Flächenentwässerung, die sowohl als geschlitzte als auch ungeschlitzte Varianten am Lager liegen, haben wir einen ständigen Lagerbestand an 2,50 Meter langen PVC-U Stangen-Drainagerohren zur Gebäudeentwässerung vorrätig. Die zur Gebäudeentwässerung nach DIN 4095 benötigten Spül- und Kontrollschächte sind sowohl von den Hersteller HEGLER (SIROBAU S300 Spül- und Kontrollschacht) als auch vom Hersteller REHAU sofort lieferbar. Sirowell Teilsickerrohre (Typ C1), Siroplast K Teilsickerrohre (Typ R2), Siroplast K Mehrzweckrohre (ungeschlitzt, in Verbundbauweise nach DIN 4262-1) und Hegler PE-HD Aquatub-RW Rohre (nach DIN 16961, DIN 4262-1 und in Anlehnung an DIN EN 13476-3) komplementieren das umfangreiche Sortiment an Sicker-, Teilsicker- und Mehrzweckrohren und dazugehörigem Zubehör.



Als Stützpunkthändler der Firma KESSEL haben wir einen sehr großen Teil des umfangreichen Kessel-Sortiments ständig auf Lager. KESSEL ist ein Premium-Hersteller von innovativen Produkten im Bereich der Entwässerungstechnik. Zum Lieferumfang gehören neben Kellerabläufen, Hebeanlagen, Kleinkläranlagen, Fettabscheider, Leichtflüssigkeitsabscheider sowie Sinkstoffabscheider auch Rückstauschutzanlagen.

Das speziell auf den Baustoffhandel, Fertigteilwerke, Bauindustrie und Bauunternehmen zugeschnittene Schalungszubehör-Sortiment beinhaltet neben Klemmabstandshaltern, Montageplatten, Steckrohren, Drunterleisten, Kunststoffnägeln, Schalungsanschlägen auch einen reichhaltigen Lagerbestand an Pappschalrohren und wasserdichten Schalungsspannstellen. Ebenso liefern wir speziell auf Kundenmaß angefertigte Köcherschalungen und Aussparungsrohre.

Unter dem Oberbegriff Grundmauerschutz sind alle Artikel zum Schutz der gemauerten oder betonierten Grundmauern zusammengefasst. Neben einem großen Lagerbestand an Noppenbahnen in unterschiedlichsten Größen und Ausführungen, zahlreichen PE-Folien, Filtervliesen und Mauerisolierfolien umfasst unser Lagersortiment auch eine große Auswahl an Mauersperrbahnen. Ebenso bieten wir unseren Kunden eine große Auswahl an Geogittern an.

Als Stützpunkthändler der Firmen MEA und MAUTHE gehören sowohl Lichtschächte aus Kunststoff als auch aus Beton zu unserem ständigen Lagersortiment. Ebenso umfasst das Sortiment Perimeterabdeckrahmen, Montagedämmplatten, Kellerfenster, Gitterroste und Fussabstreiferkästen.



Unser Programm an Kabelschutzrohren umfasst PE-HD Kabelschutzrohre (Rollenware mit Zugdraht, Verbundbauweise) sowie das passende Zubehör. Ebenso gehören PVC-U Kabelschutzrohre (Stangenware mit Klebemuffe) zu unserem Lieferumfang.

Regenwasser sammeln – anstatt Trinkwasser verschwenden. Das ist nicht nur umweltschonend, sondern auch eine wirtschaftlich sinnvolle Anlage, die sich rasch amortisieren kann. Zisternen haben – je nach Zweck – unterschiedliche Fassungsvermögen. Je nach Einsatz für Garten oder Betriebswasser im Haus gibt es verschiedene Filtersysteme, Pumpen und Nachspeisemöglichkeiten. Der Speicher selbst ist aus hochwertigem Beton. Kein anderes Material ist so robust, statisch belastbar und widerstandsfähig gegen Frost und aggressive Stoffe im Erdreich. Der wasserdichte und formstabile Betonbehälter sorgt für kühles, algenfreies Wasser.

Egal ob Sie gleich beim Hausbau den Einbau vorsehen – oder später eine Nachrüstung planen – Eine Zisterne rechnet sich in jedem Fall.

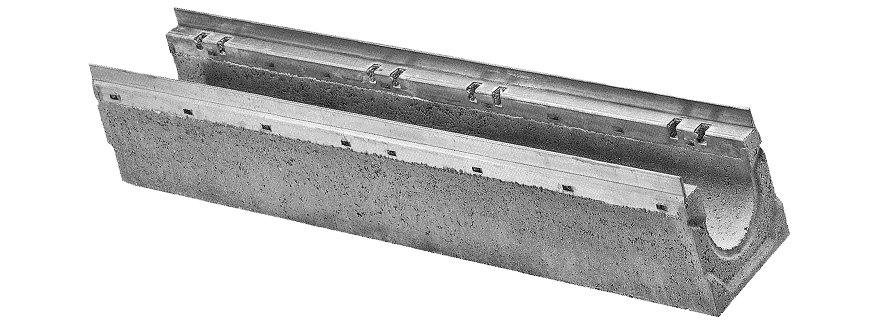

Als Stützpunkthändler der Firma Mea sind wir in der Lage, neben den gängigen Betonentwässerungsrinnen auch Entwässerungsrinnen aus Kunststoff oder Polymerbeton zu liefern.

Das Lieferprogramm im Bereich Kanalguss umfasst neben Hof- (DIN 1236) und Straßenabläufen (DIN 4052), auch Schachtabdeckungen und Schachtzubehör, wie beispielsweise Schmutzfänger, Auflageringe und ausbetonierte bzw. auszubetonierende Göbeldeckel.

Das Lieferprogramm im Bereich Bauchemie umfasst allerlei Arten von Montage- bzw. Füllschäume, Türzargenschäume, Perimeterklebern, Bausilikonen, Silikonen, Primern, Fugenklebern und entsprechenden Reinigern bis hin zu Acryldichtstoffen der Firma Soudal, Brunnenschäumen der Firma BEKO und Konstruktionskleber der Firma NIRLAT.

Dank unserer vor Frost geschützten Lagerung in beheizten Regalsystemen, können wir ganzjährig den Bedarf der Bauunternehmen an Dickbeschichtungen (Fabrikat Bornit  1-komponentig oder 2-komponentig), Voranstrichen, Isolieranstrichen und Betontrennmitteln abdecken. Komplettiert wird das Sortiment an Abdichtungsartikeln durch eine große Anzahl an Quellbändern, Mauerkrägen, KG-Wand- und Bodendurchführungen.



Unser Programm an Trinkwasserdruckrohren umfasst Druckschläuche aus PE-HD und aus PE-LD nach DIN 8074/8075 mit blauen Streifen zur Markierung von Trinkwasserleitungen. PE Rohre zeichnen sich im Allgemeinen durch ihre hohe Flexibilität und Beständigkeit aus. Mit ihrem geringen Gewicht und den Verpackungseinheiten von 100-Meter-Rollen können diese einfach und wirtschaftlich verlegt werden. Die zur Montage und Verbindung der Kunststoffrohren (aus PE und PVC) benötigten Universalkupplungen komplementieren das Lagerprogramm. Die Isiflo-Verschraubungen (Winkel, Verbindungsstücke, Anschlussverschraubungen, Winkelverbindungsstücke, Winkelanschlussverschraubungen mit und ohne Reduzierungen, Reduzierstücke, Verschlussplatten, T-Verbindungsstücke, Nippel, uvm.) sind sowohl aus Messing als auch aus Kunststoff vorrätig.



Bewehrungstechnik:



Das Sortiment der Kompetenzgruppe Bewehrungstechnik ist in Breite und Tiefe speziell auf die Anforderungen von Fertigteilwerken, der Bauindustrie und des Bauhandwerks zugeschnitten. Zusammen mit unserem Industriepartnern unterstützen wir Sie mit qualifizierten Produkt- und Problemlösungen. Als Halfen-Stützpunkthändler repräsentieren wir das komplette Angebot an Halfen Bewehrungs- und Montageschienen.

Als Stützpunkthändler der Firma Halfen haben wir eine große Auswahl an Halfen Bewehrungsrückbiegeanschlüssen HBT auf Lager. Der HBT ist der erste Rückbiegeanschluss mit allgemeiner bauaufsichtlicher Zulassung. Durch das vereinfachte Bemessungskonzept nach Zulassung, mit nur zwei grundlegenden Fällen der Beanspruchung, erreicht der HBT noch höhere Querkrafttragfähigkeiten als bisher.

Der HBT Rückbiegeanschluss ermöglicht eine einfache und rationelle Verbindung von Stahlbetonbauteilen, welche in verschiedenen Bauphasen betoniert werden. Somit können Decken, Wände oder Treppen nachträglich hergestellt und kraftschlüssig verbunden werden. Die vorgebogenen Bügel liegen in einem Gehäuse bestehend aus Rücken und Deckel. Halfen bietet die Gehäuse in verschiedenen Profilbreiten an. Der Deckel wird nach dem Ausschalen des ersten Betonierabschnitts entfernt und die Bügel werden zurückgebogen.

Der Kunde hat die Wahl zwischen einlagigen und zweilagigen Profilen. Bei den einlagigen Profilen sind die Rücken in regelmäßigen Abständen in einer Reihe gelocht, sodass eine Betonstahllage das Blech durchdringt. Bei den zweilagigen Profilen sind die Rücken in zwei Reihen gelocht, und zwei Lagen Betonstahl durchdringen das Gehäuse. Mit 57 Kombinationen von Bügeltypen und Profilbreiten lassen sich für vielfaltige Anwendungsfalle optimale Verbindungen realisieren. Für die häufigsten Einbausituationen steht ein standardisiertes Produktprogramm mit Elementlangen von 0,8 m und 1,25 m zur Verfügung.

Prospekt Halfen HBT Rückbiegeanschluss

Als Stützpunkthändler der Firma Halfen haben wir eine große Auswahl an Halfen Ankerschienen HTA und gezahnten Halfen Ankerschiene HZA auf Lager. Halfenschienen bieten neben der hervorragenden Justierbarkeit erhebliche Zeitvorteile bei der Montage. Das Ergebnis: schnellerer Baufortschritt und somit Einsparung von Kosten. Einbetonierte Halfenschienen sind die ideale Basis für montagefreundliche und justierbare Befestigungen. Eine Füllung schützt den Innenraum der Ankerschiene vor dem Eindringen von Beton. Ankerschienen sind für vielfaltige Verbindungskonstruktionen geeignet, beispielsweise für die Befestigung von Fassaden, Betonfertigteilen, Sitzplatzen in Stadien, Signalanlagen in Tunneln, Führungsschienen von Aufzügen, Kranbahnen oder Rohrleitungen unter Brücken. Die Halfen Verankerungstechnik ist die intelligente Alternative zu Bohren und Schweißen.

Prospekt Halfenschienen

Als Stützpunkthändler der Firma Halfen haben wir eine große Auswahl an Halfen Dornen auf Lager. Um die Auswirkungen von Materialschwund, Materialausdehnungen durch Temperaturunterschiede und Materialsetzungen zu verhindern, werden bei größeren Tragwerken konstruktive Maßnahmen erforderlich. Bewegungsfugen verhindern unkontrollierte Rissbildungen und daraus entstehende Folgeschäden wie Undichtigkeiten und Korrosion.

Prospekt Halfen HSD Schubdornsystem

Als Stützpunkthändler der Firma Halfen haben wir eine große Auswahl an Halfen HBS-05 Schraubanschlüssen am Lager. Durch die HBS-05-Schraubanschlüsse lassen sich Bewehrungsstöße durch einfaches Verschrauben von Muffen- und Anschlussstäben realisieren. Durch seine große Vielseitigkeit lässt sich nahezu jeder Bewehrungsstoß herstellen. HALFEN HBS-05 erfüllt nationale und internationale Bemessungsnormen. Umfangreiche Gutachten und Versuchsberichte erbringen den Nachweis der Tauglichkeit auch unter extremen Belastungen: Hohe Ermüdungsfestigkeiten in Brückenbauwerken.

(Zyklisch wechselnde Belastungen auch bei schweren Erdbeben und Anpralllasten in Kernkraftwerken) Der HBS-05 Schraubanschluss garantiert Planungssicherheit und hohe Wirtschaftlichkeit. Die Verwendung hochwertiger Ausgangsmaterialien sowie die hohe Fertigungsqualität an unserem zertifizierten Produktionsstandort garantieren die gleichbleibend hohe Sicherheit und Qualität der HALFEN Produkte.

Als Alternative zum oben genannten Halfen HBS-05-System bieten wir Ihnen Lenton Schraubmuffenverbindungen an. Noch immer wird Betonstahl traditionsgemäß mittels Übergreifungsstößen verbunden. Bauingenieure, Architekten, und Prüfinstitute sind sich jedoch mittlerweile einig, dass Übergreifungsstöße gegenüber mechanischen Verbindungen mehr Nachteile als Vorteile haben. Das Lenton Schraubmuffensystem bietet 100% Kraftübertragungen und das unabhängig von der Betongüte, ist zugelassen auch für nicht vorwiegend ruhende Belastungen, vermindert die Bewehrungsdichte durch weniger Stahleinsatz und ist auch ohne große Produktkenntnis einfach zu montieren.



Halfen MBT Bewehrungsanschluss ist eine mechanische Muffenverbindung für Betonstahl B500B von 10 bis 40 mm Durchmesser. Die kraftschlüssige Druck-/Zugverbindung der Stäbe erfolgt über eine selbstregulierende Klemmwirkung im Inneren der Muffe. Es ist keine Vorbehandlung der Stäbe erforderlich:

  • Kein Gewindeschneiden
  • Kein Stauchen
  • Kein Verpressen
  • Kein Schweisen

Der Bewehrungsanschluss mit Standardmuffe ist vom DIBt unter der Nummer Z-1.5-10 bauaufsichtlich zugelassen. Danach dürfen Stäbe mit den Nenndurchmessern 10 bis 28 mm gleichen Durchmessers verbunden werden. Die zu verbindenden Stäbe werden während der Montage nicht gedreht. Dadurch erleichtert sich die Montage bei besonders langen Stäben und Stäben mit abgebogenen Enden. Für die Montage von MBT Bewehrungsanschlüssen reichen übliche Standardwerkzeuge aus. Allerdings ist mit speziellen Hand- und Elektroschraubern eine besonders schnelle und leichte Montage möglich. Diese Spezialwerkzeuge können Sie bei HALFEN kaufen oder mieten. Die Standardmuffe besteht aus einem nahtlosen Rohr mit innenliegenden Zahnleisten und einer vom Stabdurchmesser abhängigen Anzahl von Scherschrauben. Zur Montage wird die Muffe über die Enden der zu verbindenden Stäbe geschoben. Ein in Muffenmitte angebrachter Sicherungsstift dient als Anschlag. Beim Eindrehen der Scherschrauben dringen deren speziell gehärtete Spitzen in den Bewehrungsstab ein und drücken ihn auf die gegenüberliegenden Zahnleisten. Dabei entsteht ein Formschluss sowohl zwischen Schraubenspitzen und Betonstahl als auch zwischen Betonstahl, Zahnleiste und Muffeninnenseite. Die Scherschrauben werden so lange eingedreht, bis sie an ihrer Sollbruchstelle außerhalb der Muffe abscheren. Durch die planmäßig abgescherten Scherschrauben ist eine einfache visuelle Kontrolle der Montage möglich, was somit eine Zeit- und Kostenersparnis bedeutet. Der Halfen HSC Stud Connector ist eine bauaufsichtlich zugelassene Bewehrung, die hinsichtlich der Verankerung im Beton optimiert wurde. Die Vollausnutzung der Bewehrung ist bereits mit extrem geringen Verbundlangen möglich. Besonderes Potenzial bieten die HSC Anker in hochbewehrten Bereichen, wie z. B. Konsolen und Rahmenendknoten. Die bei konventioneller Durchbildung auftretenden Schwierigkeiten hinsichtlich der Bewehrungsführung und der Verankerung der Stabkräfte entfallen. Die einzubauende Bewehrungsmenge wird maßgeblich reduziert und die Klarheit der Bewehrungsführung erhöht. Neben der Zeit- und Kostenersparnis

liegt ein wesentlicher Vorteil in der hohen Anwendungssicherheit. Alle Vorteile auf einen Blick:

  • Innovativer Ankerkopf
  • Reduktion aufwendiger Schlaufenbewehrung durch gerade Ankerstäbe
  • Extrem kurze Verankerungslangen durch aufgeschmiedeten Ankerkopf
  • Reduzierung der Stahlmenge durch effektive Verankerung
  • Zeitsparender Einbau und erhöhte Anwendungssicherheit durch vereinfachte Bewehrungsführung
  • Flexibilität durch umfangreiches Produktsortiment
  • Planungssicherheit durch bauaufsichtliche Zulassungen nach EC 2
  • Verzicht auf kostenintensive Schalungsdurchdringungen durch Schraubverbindung



Prospekt Halfen HBS-05 Schraubanschluss

Prospekt Halfen MBT Bewehrungsanschluss

Prospekt Halfen HSC Stud Connector

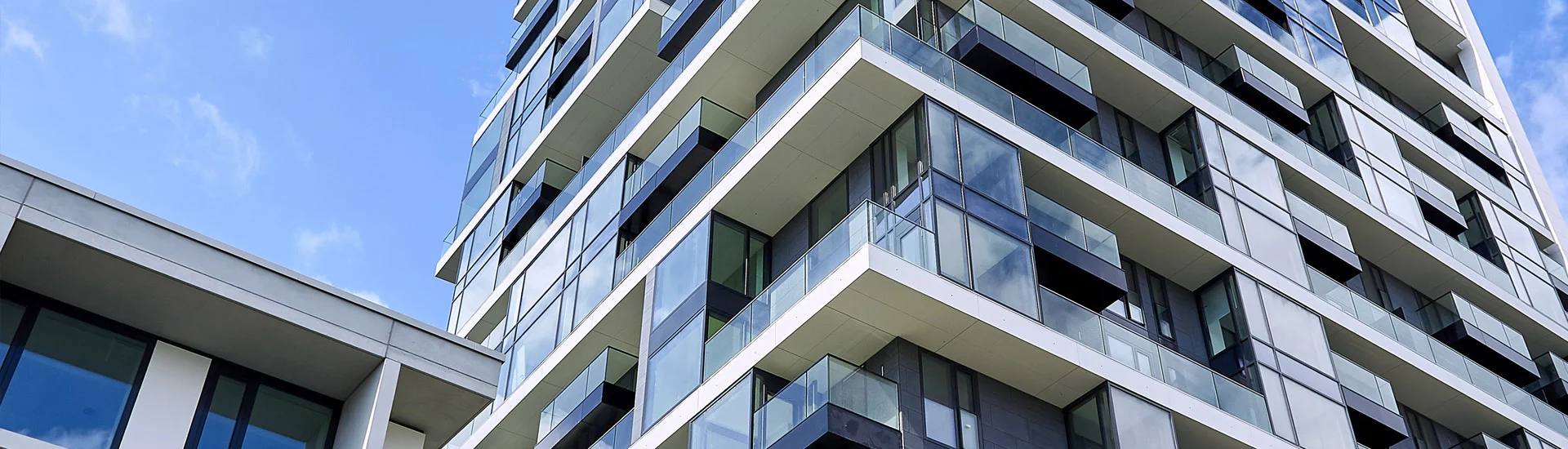

Als Stützpunkthändler der Firma Halfen haben wir eine große Auswahl an Halfen HIT Isoelementen auf Lager. Mit den Balkonanschlüsse HIT von HALFEN steht Ihnen eine vielseitige und innovative Produktlinie zur Verfügung. Die Elemente sorgen nicht nur für eine optimale Wärmedämmung, sondern erfüllen auch die höchsten Brandschutzanforderungen und lassen sich in zahlreichen Einbausituationen einsetzen.

HIT Iso-Elemente erfüllen die Brandschutzanforderungen der Feuerwiderstandsklasse REI 120 und verfügen über bauaufsichtlich zugelassene Ψ-Werte für einen normkonformen und detaillierten Wärmebrücken-Nachweis. Durch die spezielle Form des neuen doppelsymmetrischen CSB-Lagers sind die HIT Iso-Elemente für auskragende Balkone (HIT-HP/SP MVX) symmetrisch – das heißt, sie können unabhängig von der Decken- oder Balkonrichtung eingebaut werden. Mit dem reduzierten Zugstabquerschnitt, den verringerten Durchdringungspunkten und der durchgehenden Dämmstoffdicke bieten HIT Iso-Elemente optimale Eigenschaften zur Wärmedämmung.

HIT Iso-Elemente bieten für jede Anwendung die richtige Lösung. Ihnen steht dabei eine breite Produktpalette (von HIT-HP mit 80 mm Dämmung und HIT-SP mit 120 mm Dämmung) mit zahlreichen Kombinationsmöglichkeiten zur Verfügung. HIT Iso-Elemente erlauben eine relative Verformung/thermische Ausdehnung der Balkonplatte zum Gebäude. Dadurch vermeiden Sie Rissbildungen und aufwändige Sanierungen. Die robuste Konstruktion erlaubt einen zuverlässigen Transport. Mit der mehrteiligen Ausführung und der separaten Lieferung von Unterteilen, Distanz- und Oberteilen können Transporte zudem optimiert werden.

Prospekt Halfen Hit Iso-Element
Prospekt Halfen Hit Iso-Elemente

Als Stützpunkthändler der Firma Halfen haben wir eine große Auswahl an Halfen Dübelleisten HDB auf Lager. HDB Dübelleisten ermöglichen Ihnen die wirtschaftliche und sichere Erstellung von Stahlbetonflachdecken. Sie profitieren von geringen Schalungskosten, optimaler Raumausnutzung und behinderungsfreiem Ausbau.
Die HDB Dübelleiste verfügt über geschmiedete Doppelkopfanker. Mit HDB Dübelleisten sind bis zu 40% höhere Durchstanzlasten als mit konventioneller Bügelbewehrung erreichbar. Ein flexibles System standardisierter 2er- und 3er-Systemelementen, die beliebig miteinander kombinierbar sind, oder projektbezogen gefertigte Komplettelemente können für Sie bereitgestellt werden. Mit Hilfe des Halfen Zubehörs lässt sich die Halfen HDB Dübelleiste schnell und lagegenau montieren. Die HDB Dübelleiste ermöglicht Ihnen die wirtschaftliche und sichere Erstellung von Stahlbetonflachdecken. Sie profitieren von geringen Schalungskosten, optimaler Raumausnutzung und behinderungsfreiem Ausbau. Die benutzerfreundliche Halfen HDB Software unterstützt Sie bei der Bemessung der Durchstanzbewehrung in Flachdecken, Elementdecken, Bodenplatten und Einzelfundamenten. Die Software ermöglicht auch die effiziente Bemessung von HALFEN HDB-S Dübelleisten als Querkraftbewehrung nach Eurocode 2. Sie generiert automatische Stücklisten sowie direkt einfügbare DXF-Dateien für CAD-Programme. Sie erhalten die Software kostenfrei unter www.halfen.de.

Mit 20-jähriger Erfahrung in der Fertigung von HDB Dübelleisten liefert Halfen Ihnen ein nach DIN ISO 9001 zertifiziertes Unternehmen erstklassige Produkte, deren Qualität ständig durch Eigen- und Fremdüberwachung nachgewiesen wird. Viele Argumente, ein Fazit: Die Produkte von HALFEN bedeuten Sicherheit, Qualität und Schutz – für Sie und Ihr Unternehmen.

Als Alternative zu der oben genannten Durchstanzbewehrung bietet Ihnen die Firma Kicherer Ancotech ancoPlus® Dübelleisten an.  Die ancoPLUS® Durchstanzbewehrung „Made in Germany“ ist ein hochwirksames, wirtschaftliches und sicheres System und bedient die hohen Anforderungen im Bereich des Durchstanzversagens. Die über 30-jährige Zusammenarbeit von ANCOTECH mit Forschungsinstituten in Deutschland und der Schweiz ist die Basis für das europaweite Vertrauen in das System ancoPLUS®, welches die Lösung von Durchstanzproblemen revolutioniert hat.

Prospekt Halfen Durchstanz- und Querkraftbewehrung

Prospekt Durchstanzbewehrung

Als Stützpunkthändler der Firma Halfen können wir Ihnen das komplette Halfen-Angebot an Transportankersystemen liefern. Um die für einen sicheren Einsatz von Transportankersystemen erforderlichen Widerstände der einbetonierten Anker sicherzustellen, unterliegen die Halfen Transportanker und Transportankersysteme zusätzlich den Anforderungen der VDI/BV-BS Richtlinie 6205. Diese Richtlinie mit dem Titel „Transportanker und Transportankersysteme für Betonfertigteile“ repräsentiert den anerkannten Stand der Technik auf diesem Gebiet. Durch Einhaltung der Anforderungen dieser Richtlinien sichert die Firma Halfen ein gleichbleibendes, hohes Sicherheitsniveau für die Verwendung seiner Transportanker und -systeme zu. Zur Bestätigung der Konformität mit der MD 2006/42/EC in Verbindung mit der VDI/BV-BS 6205 werden die Halfen Transportankersysteme durchgehend mit dem CE-Zeichen versehen. Die Halfen Transportankersysteme entsprechen der Einbau und Verwendungsanleitung gemäß der Richtlinie VDI/BV-BS 6205. Um ein hohes Sicherheitsniveau dauerhaft zu garantieren, unterliegen die Halfen Transportanker und Transportankersysteme einem System regelmäßiger Eigen- und Fremdüberwachung. Halfen garantieren eine gleichbleibend hohe Qualität und maximale Sicherheit für Sie, Ihr Unternehmen und Ihre Mitarbeiter. Diese Qualität wird durch Fremdüberwachung sichergestellt und durch ein CE-Zertifikat bestätigt.

Prospekt Kugelkopf- Transportankersystem

Prospekt Transportankersystem Tiefbau

Prospekt Halfen Bergungsanker

Prospekt Halfen 6180 Kugelkopfverschlussabdeckung

Prospekt HD- Transportankersystem

Als Stützpunkthändler der Firma Halfen können wir Ihnen das komplette Halfen-Angebot an Fassadenbefestigungssystemen liefern, egal ob Sie eine Betonfassade, Natursteinfassade oder Klinkerfassade befestigen müssen.

a) Verblendmauerwerk: Vormauerziegel und Klinker sind durch ihre hervorragenden Materialeigenschaften eine wartungsfreie, wetterfeste und äußerst beständige Lösung für Fassadenkonstruktionen. Durch ihr umfangreiches Sortiment bietet Halfen vielfaltige Gestaltungsmöglichkeiten, passend zu den verschiedensten Baustilen. Darüber hinaus verbindet die bewährte zweischalige Konstruktion mit Vormauersteinen optimale Wärmedämmung mit erstklassigen Schalldämmeigenschaften. Auf der Basis unserer langjährigen Erfahrung und mit Blick auf die gestiegenen Anforderungen an die Energieeffizienz entwickelt Halfen unsere Mauerwerkskonsolen kontinuierlich weiter.

Prospekt Verblendmauerwerk

b) Betonfassade: Innovative Produktionstechniken der Betonfertigteilwerke und selbstverdichtende, neuartige Betone ermöglichen moderne, neue Oberflächenstrukturen und damit vielfältige Ausbildungen von Fassaden aus hochwertigen, wirtschaftlichen sowie zweckmäßigen und anspruchsvollen Betonfertigteilen. Diese Fassaden werden als eigenständige, dünne Fassadenelemente an der Tragkonstruktion des Gebäudes befestigt. Folgende Konstruktionstypen werden dabei unterschieden:

1. Vorgehängte Fassadenplatten

2. Winkelplatten

3. Brüstungselemente

Prospekt Betonfassade

c) Natursteinverankerung: Der Werkstoff Naturstein bietet viele Vorteile für die Fassadengestaltung. Er ist langlebig, wartungsarm und verbessert den Schallschutz des Gebäudes. Darüber hinaus vermitteln Fassaden aus Naturstein ein ästhetisches Erscheinungsbild des Gebäudes und sind ein Blickfang für jeden Betrachter. Bedingt durch seine physikalischen Eigenschaften trägt er auch zum sommerlichen Wärmeschutz des Gebäudes bei. Die Hitze im Sommer wird so vom Gebäudekern ferngehalten, was sich positiv auf die erforderliche Kühlleistung der Gebäudetechnik auswirkt. Dies sind nur einige Vorteile einer Fassadengestaltung mit Naturstein. Natursteinfassaden werden in der Regel als vorgehängte, hinter lüftete Fassaden bezeichnet und als solche ausgeführt. Halfen Naturstein-Befestigungs-Systeme sind die optimale Lösung für die Realisierung einer vorgehängten hinter lüfteten Fassade. Halfen verfügt über langjährige Erfahrung und Kompetenz auf diesem Gebiet. Dies wird durch unsere erfahrenen Projektingenieure unter Beweis gestellt und spiegelt sich in den von uns betreuten Großprojekten wider. Halfen bietet Ihnen als Kunden ein umfassendes Angebot an Planungs- und Ingenieurleistungen an, um Ihre Natursteinfassade sicher zu planen und einfach auszuführen.

Prospekt Natursteinverankerung

Als Stützpunkthändler der Firma Halfen haben wir eine große Auswahl an Halfen Zubehör (Schrauben, Maueranschlussanker, Nagelanschlussanker, Gewindeplatten, Klemmplatten, Vierkantunterlegscheiben uvm.) auf Lager. Halfenschrauben HS sind für alle Profile geeignet und durch die Kennzeichnung am Schaftende der Schraube durch einem Markierungsschlitz ist der richtige Sitz der Schraube gewährleistet. Halfenschrauben mit Kerbzahn HSR sind nur für warmgewalzte Profile geeignet. Die Rutschsicherheit wird durch den Kerbzahn gewährleistet, der sich in die Schienenlippen verbeist. Dadurch ist eine Lastaufnahme in alle Richtungen möglich. Der Hakenkopf verhindert ein selbstständiges Querdrehen der Schrauben bei Erschütterungen. Auch bei den HSR Schrauben ist durch die Kennzeichnung am Schaftende mit einem Markierungsschlitz der richtige Sitz der Schraube gewährleistet. Halfenschrauben HZS sind gezahnte Schrauben für den Einsatz in gezahnte Montageschienen (HZM und HZL). Durch die Zahnung ist eine formschlüssige Lastaufnahme auch in Schienenlängsrichtung gewährleistet. Die Gefahr des Verrutschens wird dadurch ausgeschlossen. Auch bei den HZS Schrauben ist durch die Kennzeichnung am Schaftende mit einem Markierungsschlitz der richtige Sitz der Schraube gewährleistet.

Prospekt Halfen flexible Schraubenverbindung

Montagetechnik:



Das Sortiment der Kompetenzgruppe Montagetechnik ist in Breite und Tiefe speziell auf die Anforderungen der Bauindustrie, des Bauhandwerks, der Metallindustrie und des Metallhandwerks zugeschnitten. Zusammen mit unseren Industriepartnern unterstützen wir Sie mit qualifizierten Produkt- und Problemlösungen. Als Halfen-Stützpunkthändler repräsentieren wir das komplette Angebot an Halfen Bewehrungs- und Montageschienen.

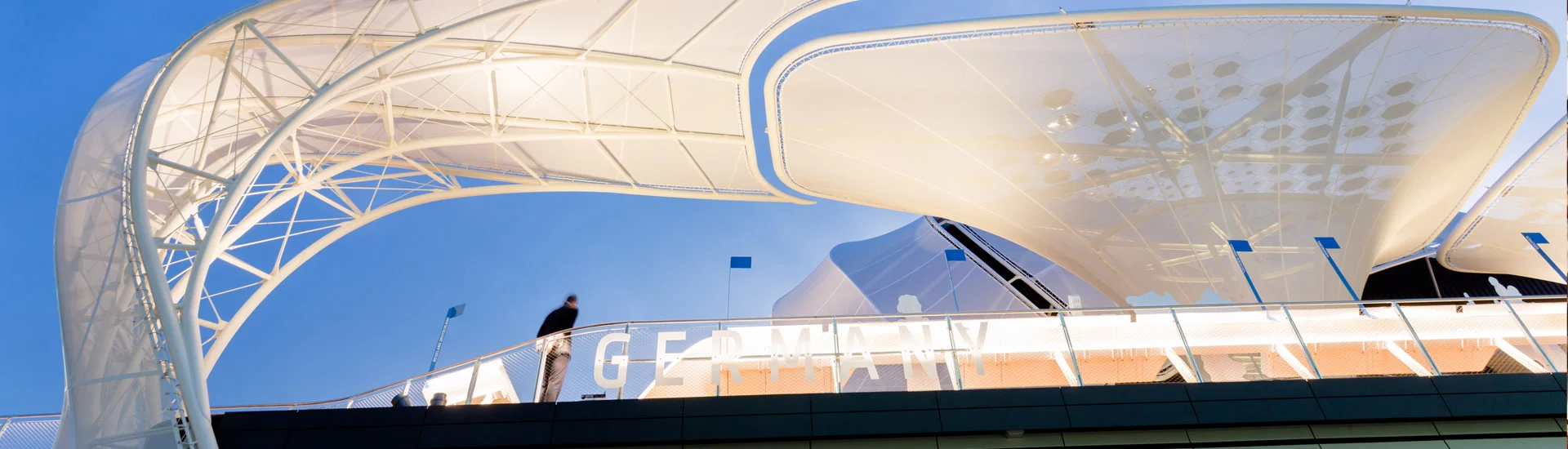

Als Stützpunkthändler der Firma Halfen können wir Ihnen das komplette Halfen-Angebot an Halfen Detan Zugstabsystemen liefern. Die moderne Architektur sucht zweckmäßige, funktionelle und gleichzeitig gestalterisch außergewöhnliche Umsetzungen. Mit dem DETAN Stabsystem bietet Halfen eine innovative Produktlösung, die höchsten ästhetischen, sicherheitstechnischen und qualitativen Anforderungen gerecht wird. Halfen bietet eine qualifizierte Beratung und Software für die optimale Bemessung Ihres Zug- und Druckstabsystems. Stabprägung und projektspezifische Etikettierung erleichtern die Zuordnung. Die DETAN Stabsysteme sind werkseitig vormontiert.

Qualitätsmerkmale:

  • Projektspezifische Konfiguration hinsichtlich Systemdurchmesser und Systemlänge
  • Hohe Stahltragfähigkeit
  • Große Auswahl an Durchmessern
  • Ausführung in feuerverzinkt und Edelstahl
  • Feuerverzinkte, gebürstete Gewinde
  • Dichtungssatz für maximalen Korrosionsschutz
  • Druckstäbe als Ergänzung des Systems
  • Kreuzmuffen als Alternative zu Kreisscheiben
  • Kostenlose Designsoftware und Beratung

Anwendungen:

  • Fachwerkstreben und Windverbände in Dächern und Wänden
  • Abspannung von Pylonen und Vordächern
  • Unterspannung von Holz- und Stahlträgern
  • Hinterspannung von Glasfassaden
  • Abhängung von Fußgängerbrücken



downloads.halfen.com/catalogues/de/media/catalogues/tensionrodsystem/DT_16.1.pdf

Als Stützpunkthändler der Firma Halfen haben wir eine große Auswahl an Halfen Zubehör (Schrauben, Maueranschlussanker, Nagelanschlussanker, Gewindeplatten, Klemmplatten, Vierkantunterlegscheiben uvm.) auf Lager. Halfenschrauben HS sind für alle Profile geeignet und durch die Kennzeichnung am Schaftende der Schraube durch einem Markierungsschlitz ist der richtige Sitz der Schraube gewährleistet. Halfenschrauben mit Kerbzahn HSR sind nur für warmgewalzte Profile geeignet. Die Rutschsicherheit wird durch den Kerbzahn gewährleistet, der sich in die Schienenlippen verbeist. Dadurch ist eine Lastaufnahme in alle Richtungen möglich. Der Hakenkopf verhindert ein selbstständiges Querdrehen der Schrauben bei Erschütterungen. Auch bei den HSR Schrauben ist durch die Kennzeichnung am Schaftende mit einem Markierungsschlitz der richtige Sitz der Schraube gewährleistet. Halfenschrauben HZS sind gezahnte Schrauben für den Einsatz in gezahnte Montageschienen (HZM und HZL). Durch die Zahnung ist eine formschlüssige Lastaufnahme auch in Schienenlängsrichtung gewährleistet. Die Gefahr des Verrutschens wird dadurch ausgeschlossen. Auch bei den HZS Schrauben ist durch die Kennzeichnung am Schaftende mit einem Markierungsschlitz der richtige Sitz der Schraube gewährleistet.
